В этой статье мы разберём, как сделать форму для отливки. Основные построения будут производиться с помощью булевой операции «Вычесть компоненты».

Напомню, что в первой части я рассказал об основах работы в КОМПАС-3D Home и операции выдавливания. Во второй части - подробно о создании тел вращения. В третьей части - об использовании кинематической операции и немного о параметризации. В четвертой части - об операции по сечениям. А в пятой части я рассказал о параметрическом массиве.

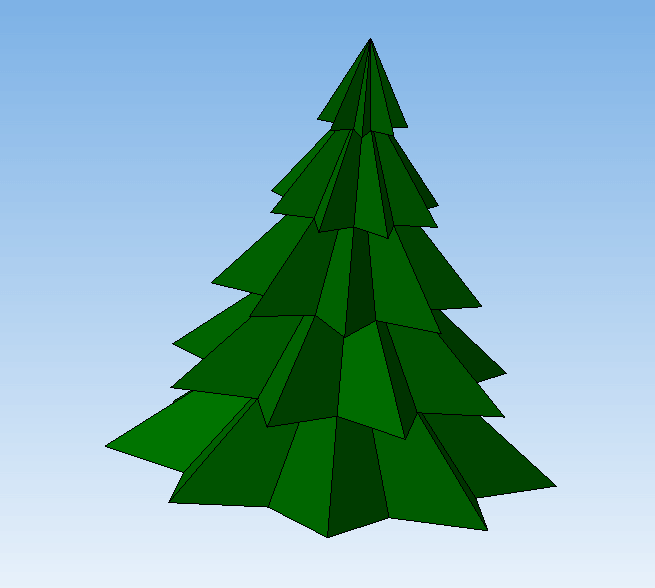

Возьмем деталь «ёлка» из прошлой части нашего курса: КОМПАС-3D HOME ДЛЯ ЧАЙНИКОВ. ОСНОВЫ 3D-ПРОЕКТИРОВАНИЯ. ЧАСТЬ 5. НОВОГОДНЯЯ ЁЛКА.


В начале создадим литник для заливки материала в форму.

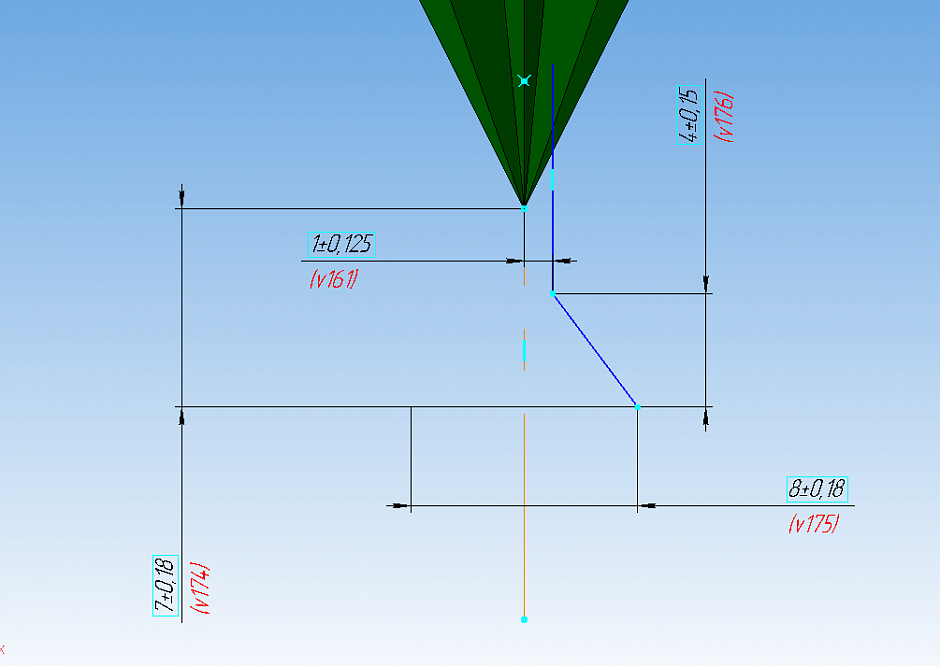

Открываем деталь ёлка и создаем эскиз на Плоскости ZX.

Вы можете увеличить размер литника, если делаете восковую свечу и вам нужно разместить фитиль в центре свечи.

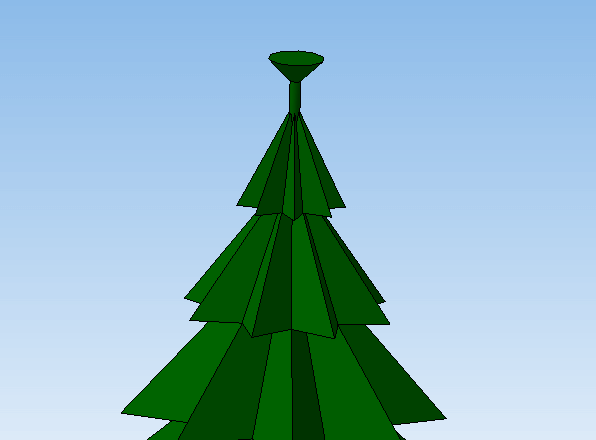

Строим операцию вращения на основе эскиза:


Если вы не знаете, как строить операции выдавливания, изучите вторую часть курса

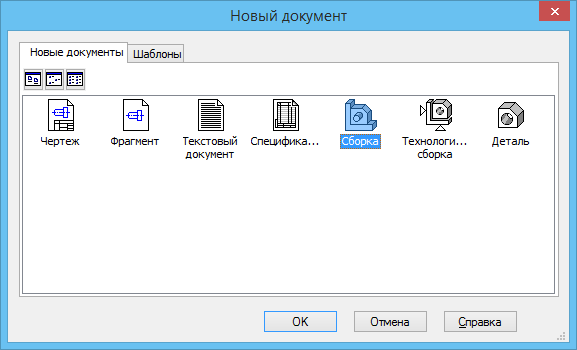

Создаем новую сборку:

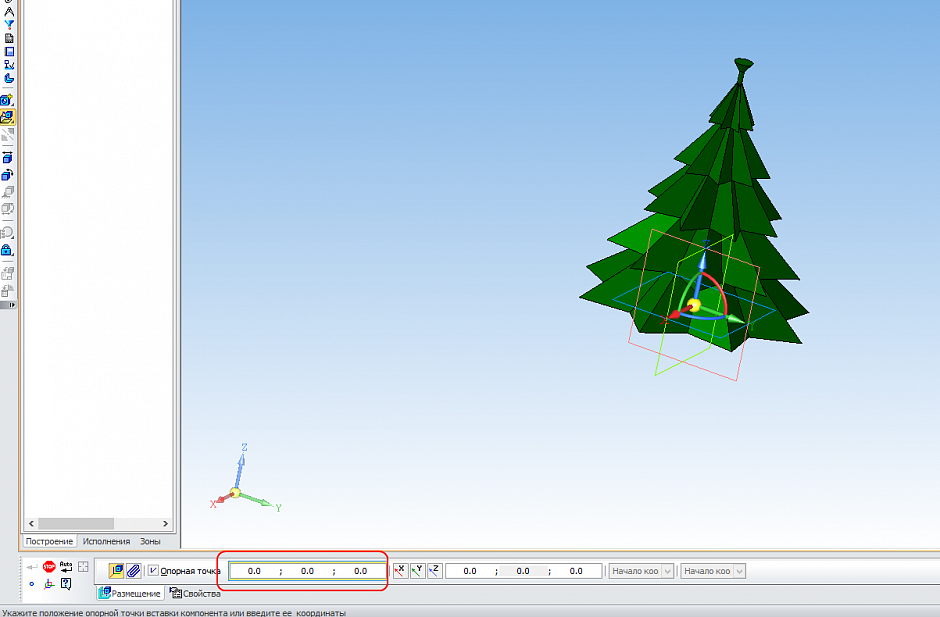

Размещаем в начале координат деталь ёлка.


Если вы не знаете, как размещать детали, изучите четвертую часть курса

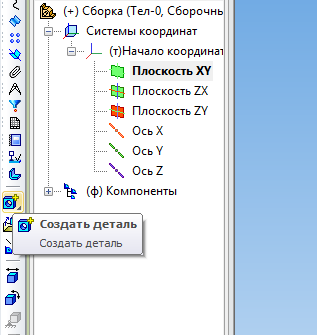

Указываем плоскость XY и создаем новую деталь:

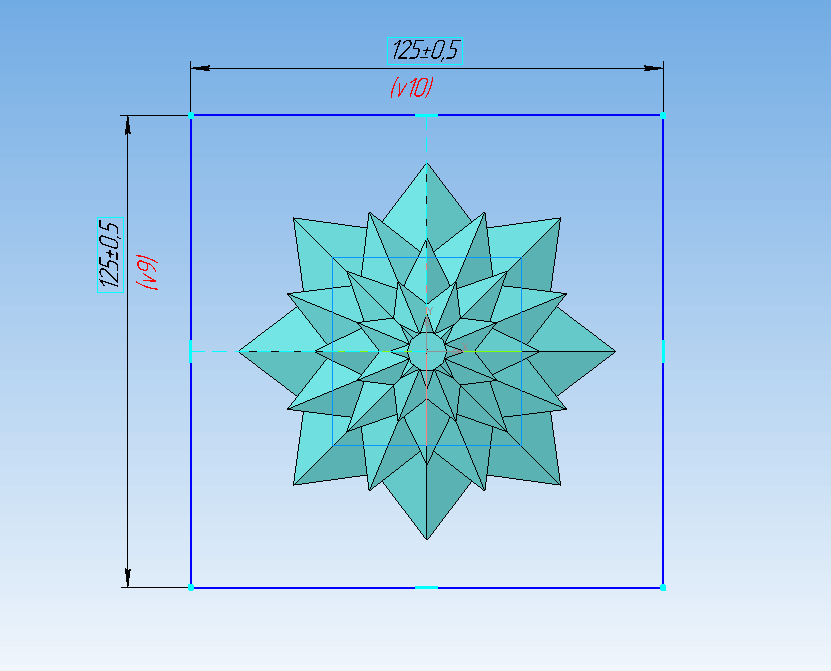

Создаем эскиз, как на рисунке:

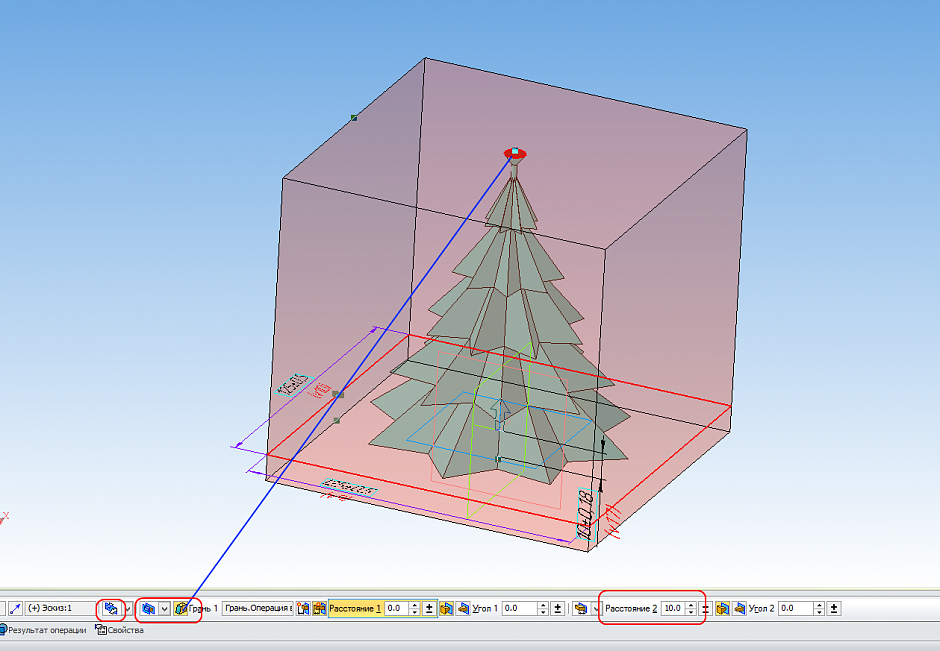

Строим операцию выдавливания с параметрами: в две стороны, одну сторону до грани — и указать верхнюю грань ёлки, как на рисунке, в другую сторону на 10 мм.


Если вы не знаете, как строить операции выдавливания, изучите первую часть курса

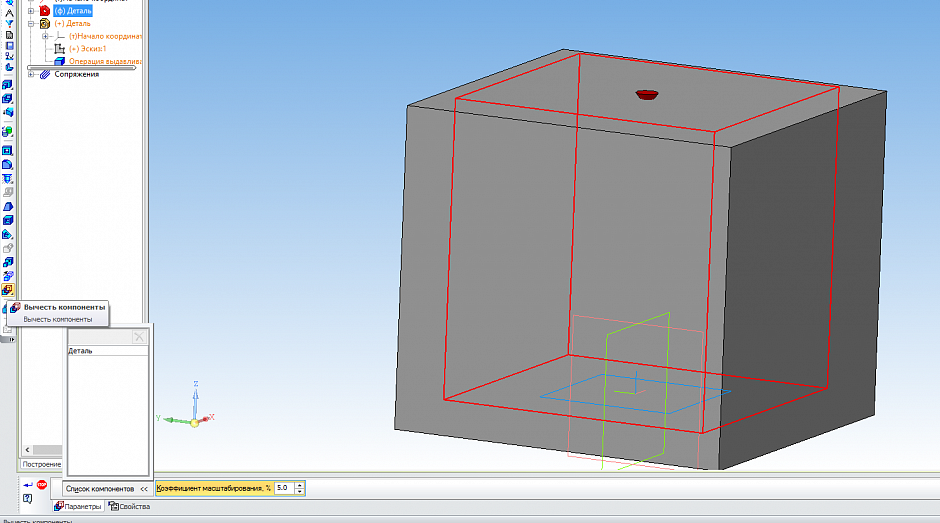

После того как операция выдавливания построена, запускаем команду «Вычесть компоненты» на панели «Редактирование детали» и указываем в дереве формообразующую деталь(ёлку).

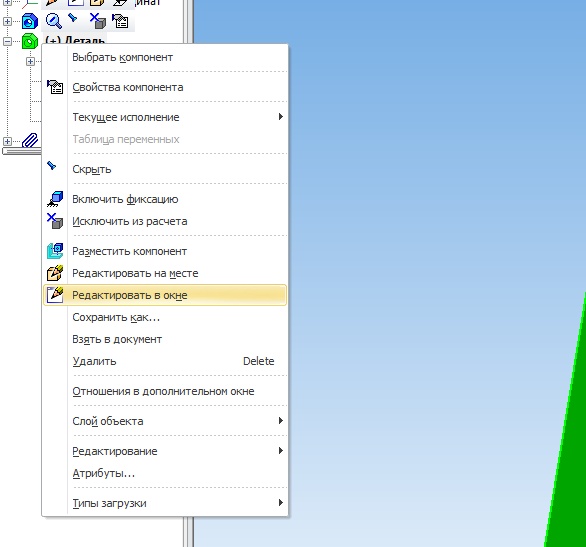

После завершения операции «Вычесть компоненты» выходим из режима редактирования детали. Открываем полученную деталь для редактирования в отдельном окне.

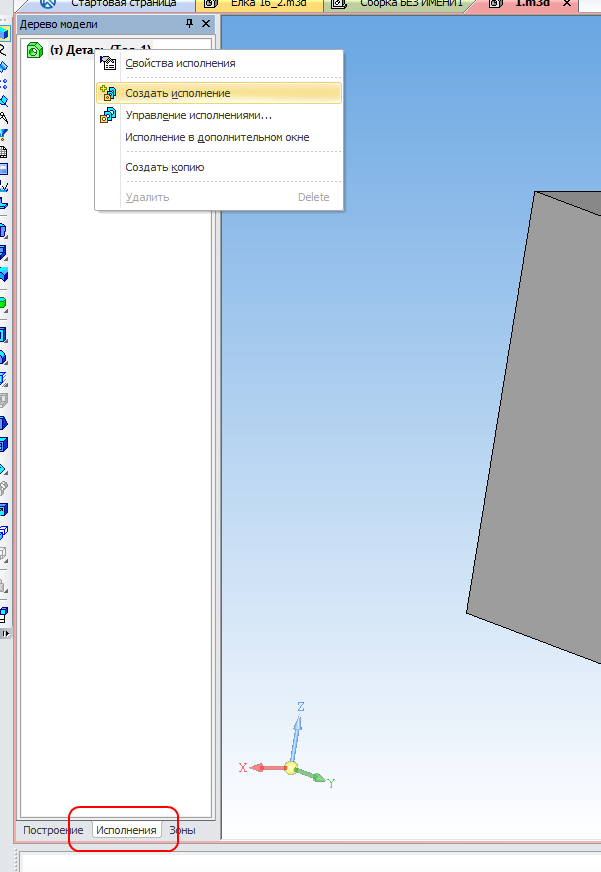

В дереве модели переходим на вкладку «Исполнения» и создаем новое исполнение.

Исполнение мы создали, чтобы в предыдущих сборках деталь не изменялась.

В дереве модели возвращаемся на вкладку «Построение».

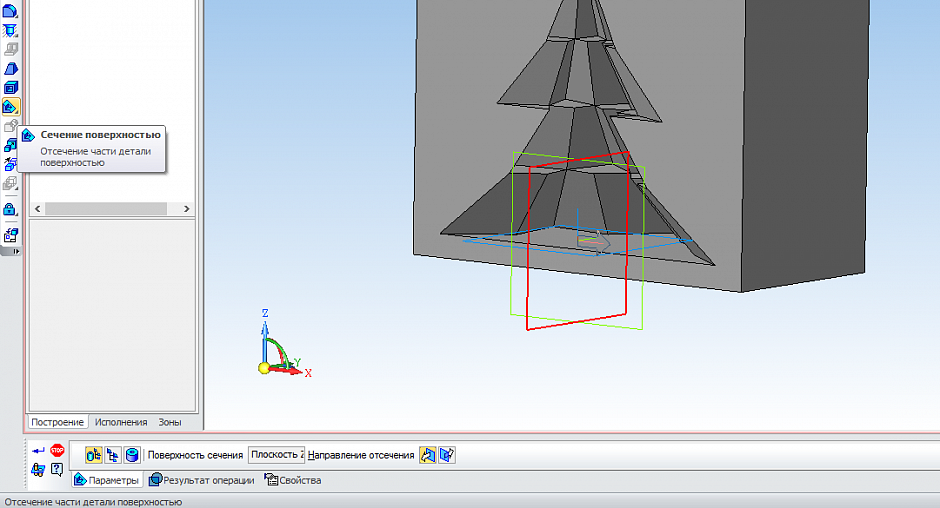

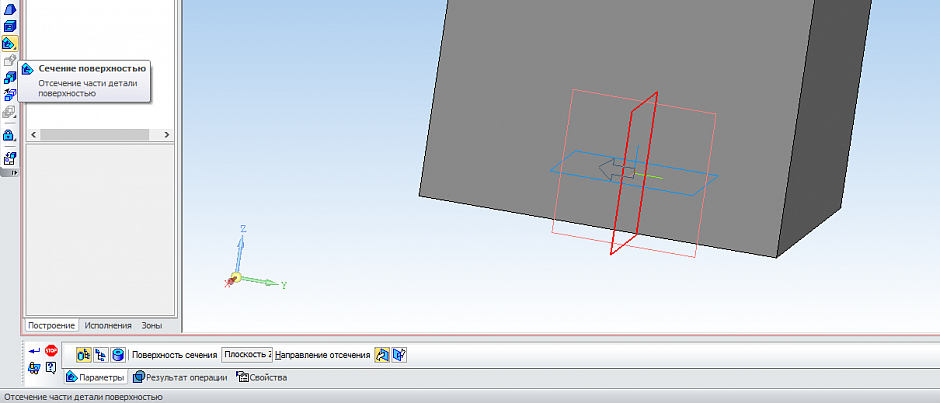

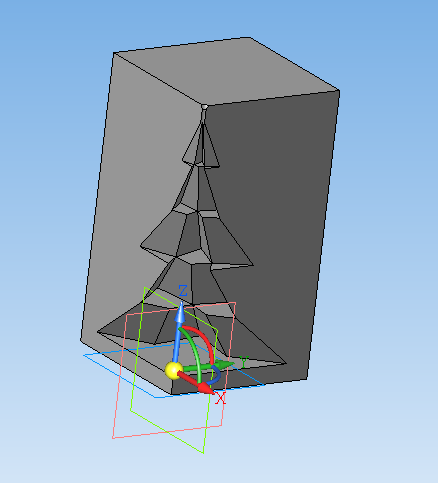

Запускаем команду «Сечение поверхностью» на панели «Редактирование детали» и указываем плоскость XZ

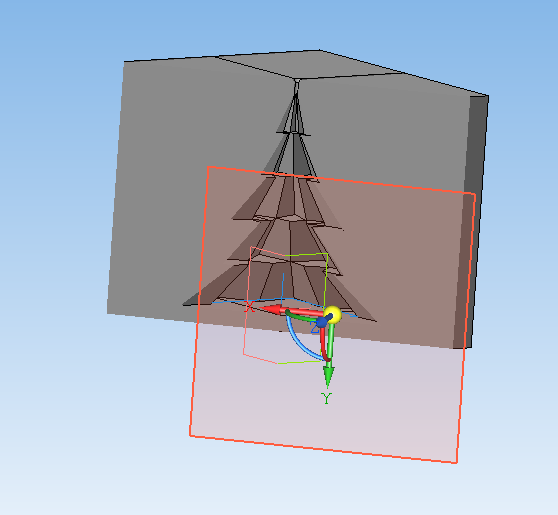

Ещё раз запускаем команду «Сечение поверхностью» и указываем плоскость ZY


Сохраняем деталь (Ctrl+S).

Создаем новую сборку

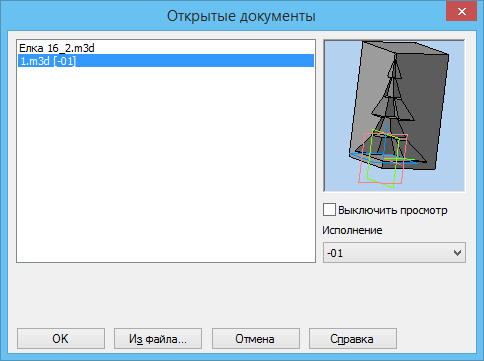

Добавляем в неё полученное исполнение детали.


Располагаем деталь в начале координат

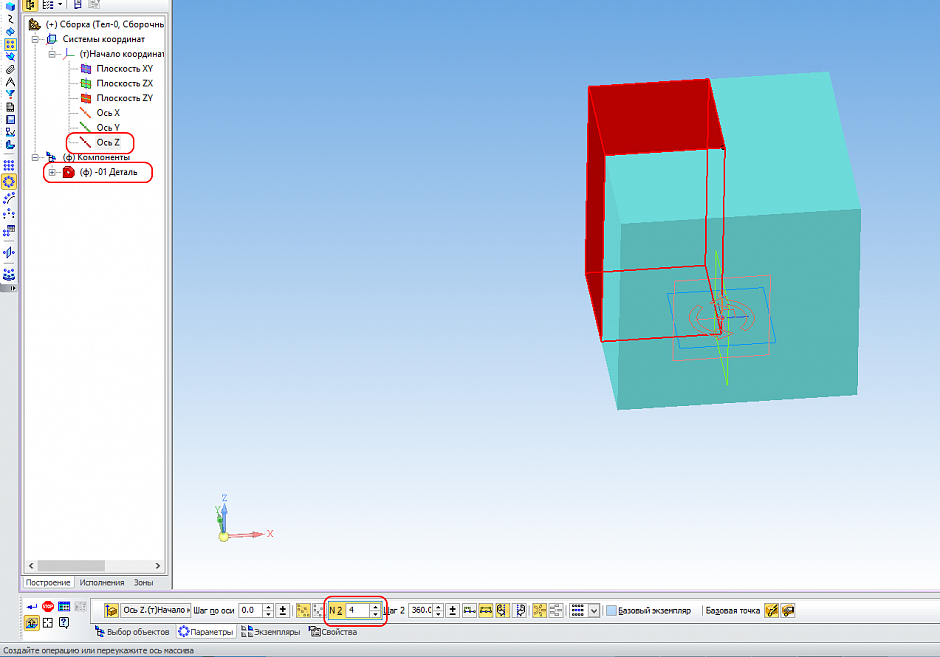

Запускаем команду Массив по концентрической сетке.


Указываем в дереве деталь и ось Z, количество элементов массива — 4.


Запускаем режим «Сечение модели» на панели «Вид» для проверки полученной модели.

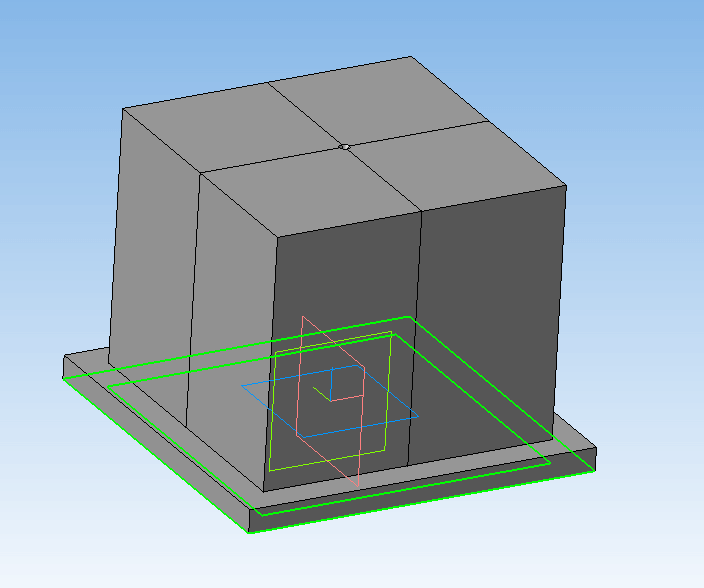

Теперь самостоятельно постройте деталь, которая будет удерживать части матрицы

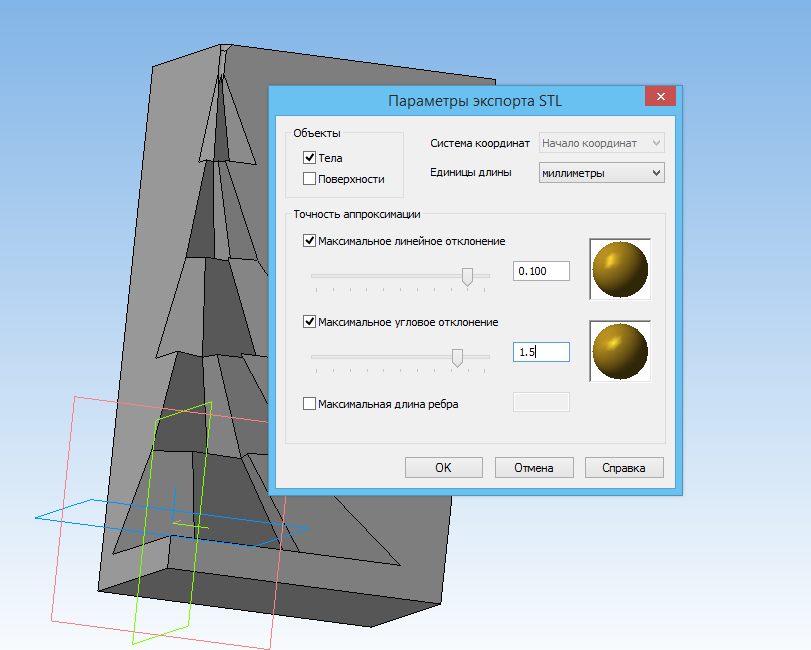

Для сохранения матрицы в Stl используем следующие параметры:


Поздравляю! Вы создали свою первую модель с использованием булевых операций!


Скачать КОМПАС-3D Home можно по ссылке:  http://kompas.ru/kompas-3d-home/download/
