Сегодня мы расскажем об уникальном гибком пластике FilaFlex. Производителей всего несколько, но остановимся на испанской компании Recreus




Немного истории


Игнасио Гарсиа начал свое знакомство с 3D технологиями с покупки 3D принтера RapMan. Как он сам рассказывает, несколько месяцев работы с разными материалам (ABS, PLA и нейлон) привели его к мысли о том, что сами материалы для 3D печати ограничивают возможности. Ребятам хотелось печатать обувь…

Разработка и тестирование первых нитей и экструдеров для гибкого пластика созданных Игнасио с его отцом начались в гараже его родительского дома, а закончились уже в современных химических лабораториях.

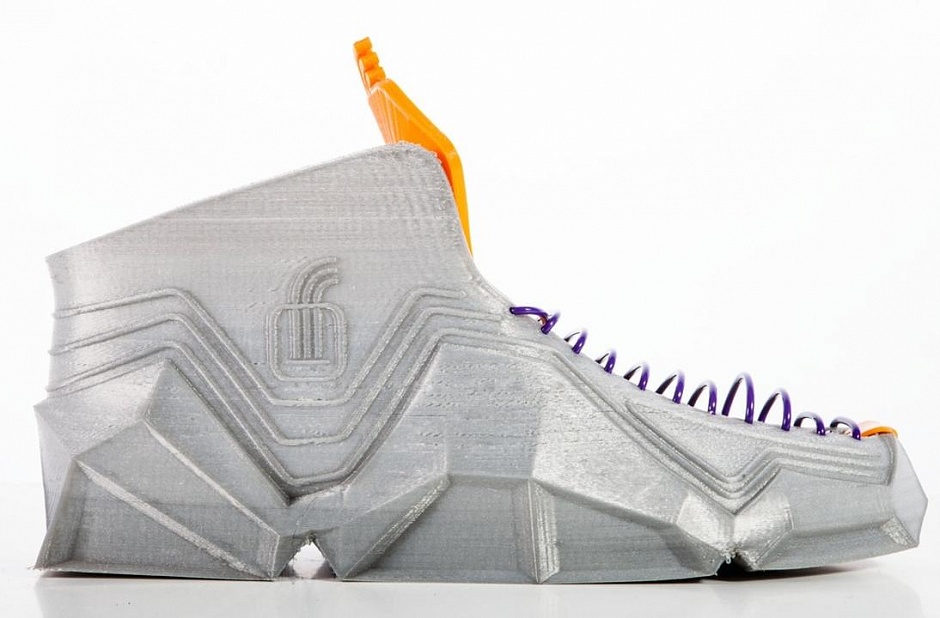

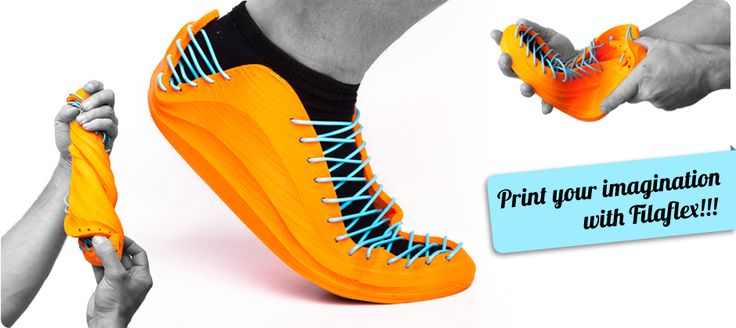

В 2013 году создана компания по производству нитей для 3D принтеров. Тогда же родилась первая продукция 3D печати из гибкого пластика - функциональная обувь. Несмотря на то, что она была напечатана на недорогом принтере стоимостью всего в 600 евро, обувь отличалась качеством и прочностью. Это и позволило распространиться этому 3D дизайну по всему миру с невероятной скоростью.


В настоящий момент компания экспортирует пластик больше, чем в 60 стран и их число постоянно растет.

Компания ставит своей целью разработку и создание новых материалов для печати для расширения возможностей 3D моделей. Развитие рынка и прогресс общества - причина бесплатного доступа к уникальным 3D моделям на официальном сайте компании.

Filaflex такой Filaflex


Материал для 3D печати Filaflex - это термопластичный эластомер (ТЭП/TPE), сделанный на полиуретановой основе с дополнительными примесями. Гибкий пластик Filaflex является уникальным и эластичным расходным материалом. Материал сам по себе очень прочный и весьма затруднительно порвать его. Для лучшего ознакомления ниже приведем техническую таблицу материала FilaFlex от Recreus:

Технические характеристики

Свойства Значение Условия тестирования
Прочность на разрыв 39 мПа
Твердость по шору 82
Предел прочности при растяжении 54 МПа
Относительное удлинение при разрыве 700% 200 мм/мин
Остаточная деформация при сжатии 25% 72 ч; 23оС
Ударная вязкость 42%
Истираемость 30мм3
Прочность на отрыв 70 кН/м 500 мм/мин
Модуль упругости при растяжении 48 мПа 20оС
Модуль упругости при растяжении 33 мПа 60оС
Плотность 1200 кг/м3
Температура печати 220-260оС

Внимание: Filaflex не является материалом медицинского назначения и не предназначен для использования с едой. Материал не имеет запаха



Трудности в печати


Filaflex подходит для печати не только экструдерами Recreus, но и любыми другими. Но при использование других экструдеров необходимо соблюсти четыре пункта:

1. Скорость печати 20мм/сек
2. Температура печати 240 C
3. Отсутствие или минимальное втягивание (1мм втягивания со скоростью 30мм/сек)
4. Уменьшенное давление натяжного ролика подшипника экструдера (для избежания засорения)



Скачать профиль настроек для слайсера

Cura 1.75 Slic3R Craftware Kisslicer



Если у вас возникли какие-либо проблемы при печати гибким пластиком Filaflex



На что стоит обратить внимание при печати гибким расходным материалом FilaFlex

Проблема #1 - Не контролируемая нить


Если есть свободное пространство между приводом экструдера и отверстием горячего конца, то гибкий материал может загнуться и пойти в сторону. В такой ситуации лучше сразу прочистить экструдер и начать печать заново. Даже маленькое пространство способно доставить неудобства при печати гибким материалом.


Решение #1

Для того чтобы расходный материал не начал загибаться в сторону, нужно убрать свободное пространство в экструдере. Есть несколько вариантов:

  1. Модифицированная поддержка для экструдера:
    1. Second filament guide for Jigsaw extruder
    2. Printrbot Simple V2 flexible filament guide
    3. V9 Extruder Filament Guide 1,75mm
  1. Распечатать новый экструдер под печать гибким материалом:
    1. Recreus Extruder - Base Mountable
    2. Micro DUAL/QUAD Extruder
    3. Mk8 Spring loaded Drive Block Replicator 1 / Duplicator 4 / FlashForge / CTC

Как должен выглядеть экструдер.


Экструдер компании Recreus, специально предназначенный для печати гибким материалом.


Проблема #2 – Трение

Усиленное трение – враг печати гибким материалом. Сильное трение увеличивает давление на привод экструдер, что за собой ведёт проблему проталкивания материала.

Решение #2

Перед приводом экструдера

Если есть возможность, то вставьте материал напрямую в экструдер без трубки. Если нет возможности печатать без использования трубки, то убедитесь, что она фторопластовая (с низкой силой трения). Убедитесь, что трубка без резких сгибов и постарайтесь вставить нить материала напрямую. К сожалению, многие модели новых 3D принтеров имеют очень извилистый путь от катушки материала до экструдера. В идеале, подача материала осуществляется сверху, на высоте примерно 25 см.

Перед приводом экструдера

При проталкивании гибкого материала в горячий конец экструдера, диаметр нити увеличится. Вдобавок, на материал действует тепловое расширение, которое увеличивает давление и осложняет печать. Чтобы избежать такого рода проблему, используйте фторопластовую трубку и вставьте её в горячий конец.




Recreus Extruder

Фторопластовая трубка уменьшает трение и является барьером при тепловом расширении

Recreus Extruder



Проблема #3 – Давление горячего конца

Последнее с чем вы можете столкнуться, вытекает из решения двух предыдущих проблем. Мы устранили проблему трения и теплового расширения, и чисто теоретически это позволит нам толкать гибкий расходный материал быстрее, однако, если давление накопится в горячем конце экструдера, это подействует на крутящий момент двигателя и у вас снова появятся проблемы с печатью.

Решение #3

Чем меньше зона нагрева и чем ближе она к соплу, тем лучше. Увеличите охлаждение экструдера и той части, которая предшествует горячему концу. Это позволит избежать преждевременной гибкости материала.
