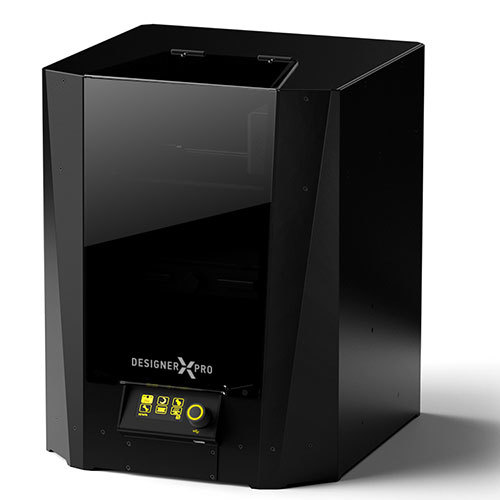

Чем ближе дата начала поставок нового 3Д принтера PICASO 3D Designer X PRO тем больше вопросов, а чем же этот 3D-принтер отличается от продуктов многочисленных конкурентов и в чем его преимущество над ними. Попробуем разобраться.



3D принтер Designer X PRO имеет в своём арсенале несколько новых системам, которые призваны значительно поднять качество печати и обеспечить удобство работы с принтером.

  • контроль подачи пластика
  • автоматическое оповещение о работе устройства
  • контроль печати первого слоя
  • профили работы с разными материалами
  • сетевая печать
  • точная автокалибровка

Обновленный экструдер работающий по технологии Jet Switch — это экструдер с двумя соплами, позволяющий печатать двумя материалами и моментально прекращать подачу одного из них без снижения температуры. Доработанная новая версия экструдера, за счет изменения внутреннего устройства, обладает высоким качеством печати, повышенной производительностью и стойкостью к засорам.

Основные технические характеристики 3D принтера PICASO 3D Designer X PRO:

  • Материал печати: PLA, ABS, PLA Flexible, PVA, PC, Hips, Nylon, Laywood, FilaFlex, SBS и другие.
  • Диаметр нити: 1.75 мм.
  • Область печати: 200 х 200 х 210 мм.
  • Материал корпуса: Алюминий (композит).
  • Направляющие (сталь): X и Y — рельсовые, Z — цилиндрические.
  • Толщина слоя: от 0,05 до 0,25 мм, регулируется через ПО.
  • Точность позиционирования: XY: 11 микрон, Z: 1,25 микрон.
  • Наличие подогреваемой платформы: Да.
  • Платформа печати: Алюминий и стекло.
  • Количество печатающих головок: 2.
  • Автоматическая калибровка стола: Да.
  • Диаметр сопла: 0,3 мм.
  • Максимальная рабочая температура экструдера: 380°C.
  • Максимальная рабочая температура рабочей платформы: 140°C.
  • Уровень шума: 55 дБ.
  • Плата управления: на базе ARM CORTEX M4 32 bit STM.
  • Интерфейсы: USB, Ethernet, USB Flash (накопитель в комплекте).
  • Совместимость с ОС: Windows XP, Windows 7, Windows 8-10.
  • Скорость печати: до 30 см3/час.
  • Поддерживаемые форматы: STL, PLG.
  • ПО: PICASO 3D Polygon X
  • Рабочая температура окружающей среды: 15° – 32°С.
  • Габариты: 492х390х430мм;
  • Вес: 16кг.
  • Габариты и вес в упаковке: 690 x 500 x 470, 22кг.
  • Энергопотребление: 220В +- 15% 50Гц (доступна опция 110 В +-15% 60Гц) 400W.
  • Гарантия: 2 года.
  • Технология JetSwitch


   Печатающая головка принтера Designer X PRO построена с использованием улучшенной технологии JetSwitch, которая отлично зарекомендовала себя в предыдущей модели Picaso Designer PRO 250.

Данная технология позволяет использовать для работы 2 материала одновременно. Для этого в конструкции печатающей головы предусмотрен специальный клапан, который способен перекрывать подачу одного из материалов, без необходимости охлаждения. Это позволило сделать печать двумя материалами проще, качественнее и заметно быстрее.

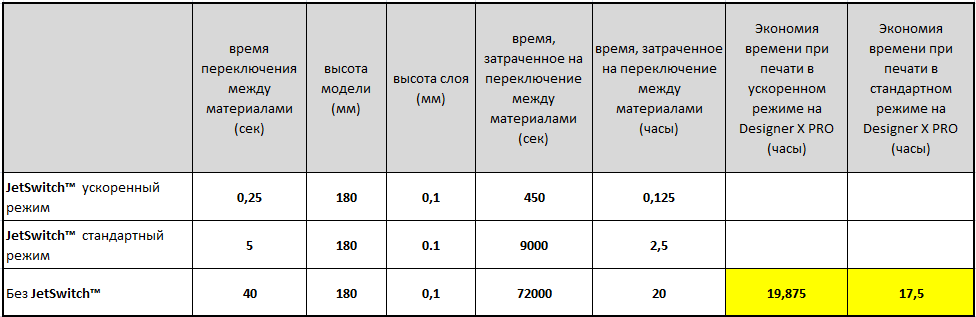

Обновленная технология JetSwitch в Designer X PRO имеет два режима печати. По-умолчанию используется режим при котором встроенная система очистки сопла используется для улучшения качества печати, что позволяет пропечатывать даже самые тонкие элементы модели. Этот режим отлично подходит для сложной прецизионной и детализированной печати. В этом режиме скорость переключения между материалами составляет 5 секунд.

Второй режим печати скоростной. Скорость переключения между материалами в этом режиме составляет менее одной секунды. За счет этого существенно увеличивается скорость печати деталей с поддержкой и печати двумя цветами. Такой режим больше подходит для печати крупногабаритных объектов со стенками толще одного миллиметра.

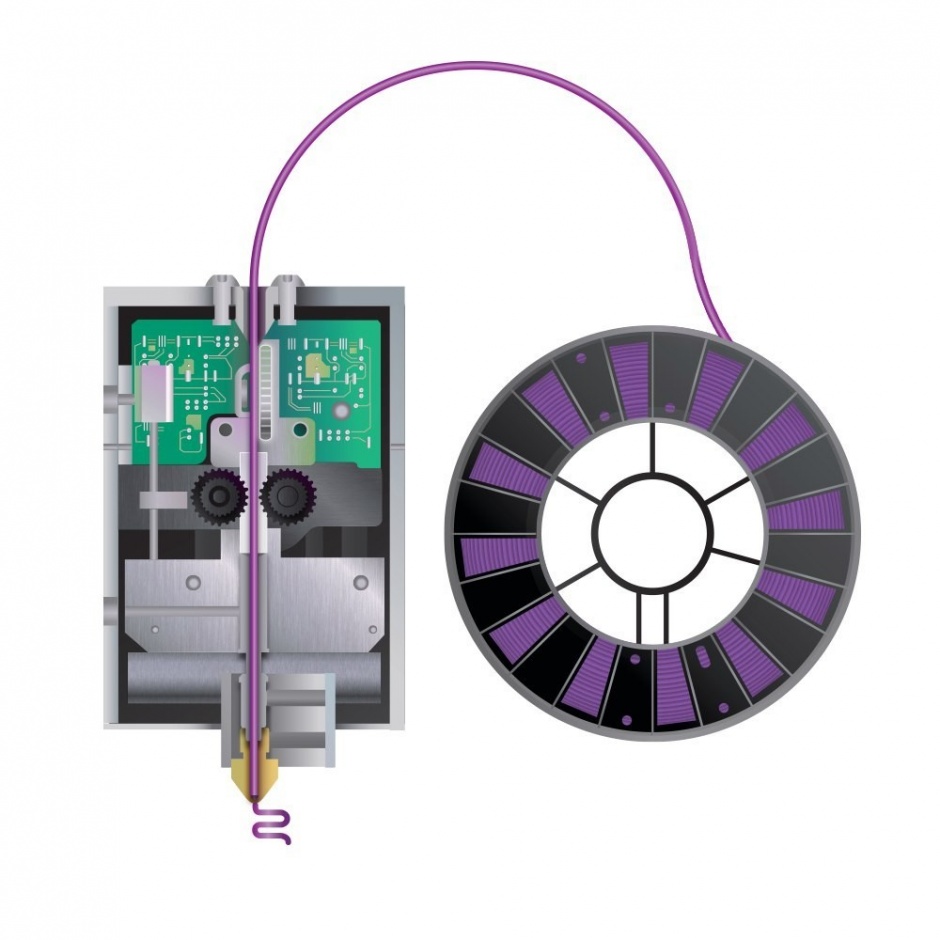

Система контроля подачи филамента

3Д принтер PICASO 3D Designer X PRO оснащен специальными датчиками - энкодерами, которые позволяют постоянно отслеживать проскальзывание филамента в системе подачи пластика.

3Д принтер постоянно отслеживает сколько пластика проходит через экструдер за единицу времени, что позволяет избежать брака печати, а значит и лишних временных затрат и затрат материала.

в случае, если датчик определяет, что закончился пластик или сопло забивается, принтер Designer X PRO остановит печать и попытается исправить проблему самостоятельно, при помощи встроенного алгоритма.


Если проблема решится, скажем после автоматической прочистки, принтер продолжит печать, известив при этом пользователя о том, что в процессе печати были сложности.

Если автоматическая прочистка не дала результата 3д принтер Designer X PRO поставит печать на паузу и также известит оператора, при помощи встроенной системы оповещений, о возникшей ситуации.

Пользователь может произвести ручную прочистку печатающей головки, замену материала или замену сопла. Как только проблема будет решена, принтер сможет продолжить работу без потери результатов печати, материала и времени.

Непрерывный контроль за подачей помогает избежать и таких ситуаций, когда в катушке уже закончился пластик, а принтер еще не закончил построение модели.

Система визуальных оповещений

3Д принтер Designer X PRO постоянно контролирует свое состояние и делится этой информацией с оператором. Изменяя цвет подсветки рабочей камеры, устройство сообщит на каком этапе находится печать, возникли ли какие-то сложности в процессе работы и требуется ли вмешательство пользователя.

При наличии доступа к Интернету, устройство сможет оповестить вас о текущем состоянии, даже если вы не находитесь рядом с принтером. Контролируемость и предсказуемость процесса — одна из самых важных черт нового 3d принтера Designer X PRO.

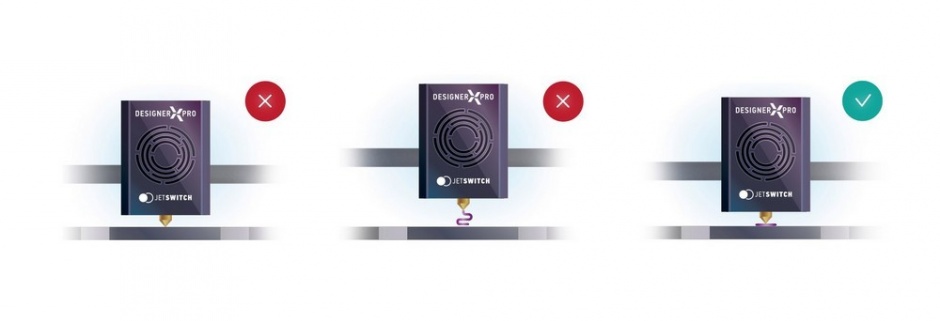

Система контроля печати первого слоя



в 3Д печати первый слой материала это по сути фундамент. Плохо закрепившийся на печатном столе (платформе) или неровный первый слой, с очень высокой вероятностью, сможет погубить всю модель.

Сложность заключается в том, что для различных типов пластика прижим к печатной платформе нужен разный. Благодаря системе с обратной связью, в каждом случае 3д принтер Designer X PRO достигает оптимального прижима.

При запуске задания на печать и первом касании соплом стола, 3д принтер, с помощью встроенного в печатающую голову датчика-энкодера замеряет скорость движения филамента и практически мгновенно корректирует положение стола по оси Z для оптимального построения первого слоя.

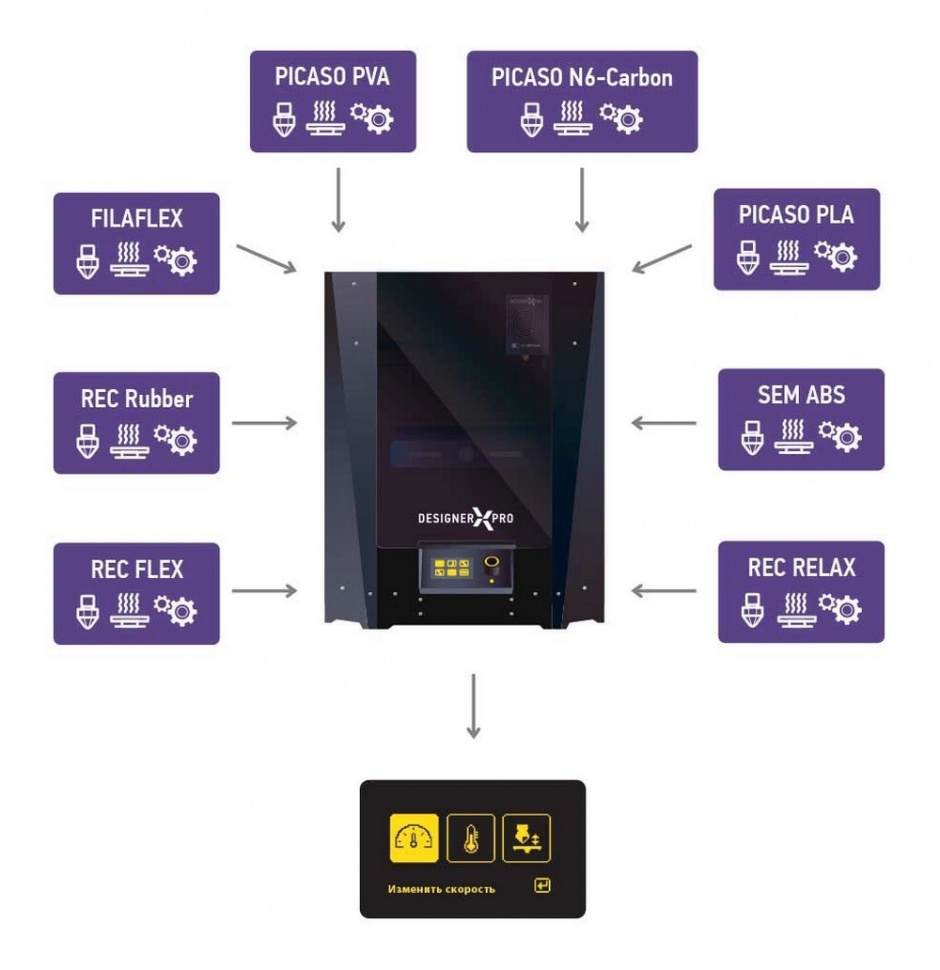

Система профилей

Благодаря использованию новой системы профилей, 3Д принтер Designer X PRO “знает”, какой материал загружен в каждое из сопел, что позволяет решить сразу несколько возможных проблем, связанных с неправильной настройкой по типу материала.

Теперь, после загрузки филамента в принтер достаточно выбрать его сохраненный профиль и при подготовке модели к печати больше нет необходимости указывать параметры, относящиеся к материалу печати: температуру, скорость подачи и т.д.

Создав единожды профиль для каждого материала и сохранив его в принтере, можно печатать любым аналогичным материалом, без потери времени на подготовку модели к печати новым материалом.

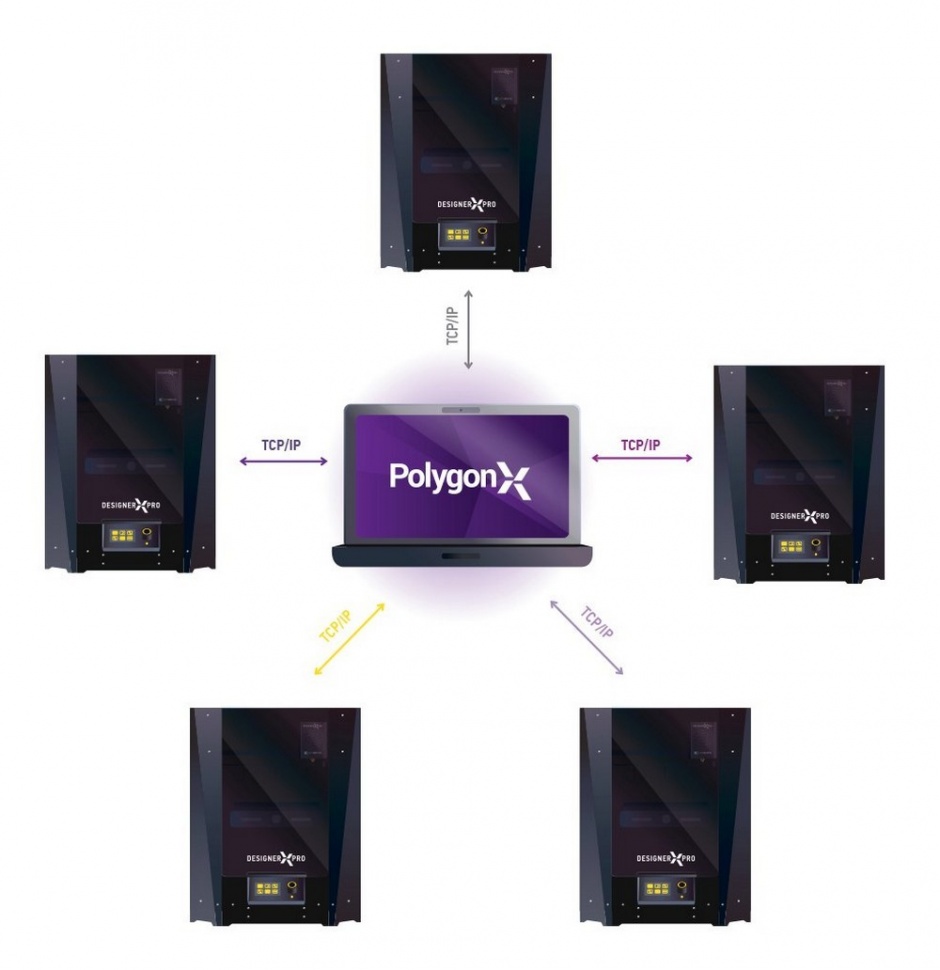

Сетевая 3Д печать

   Работа 3D принтера в сети — не просто возможность удаленно получать от принтера оповещения. Это функция, позволяющая объединить несколько Designer X PRO в единую структуру, управляемую с одного компьютера при помощи обновленной программы Polygon X.

Новая система позволяет полностью контролировать 3д печать, отслеживать тип и вес материала, создавать очереди заданий, отслеживать оповещения со всех 3Д принтеров пула в едином интерфейсе.

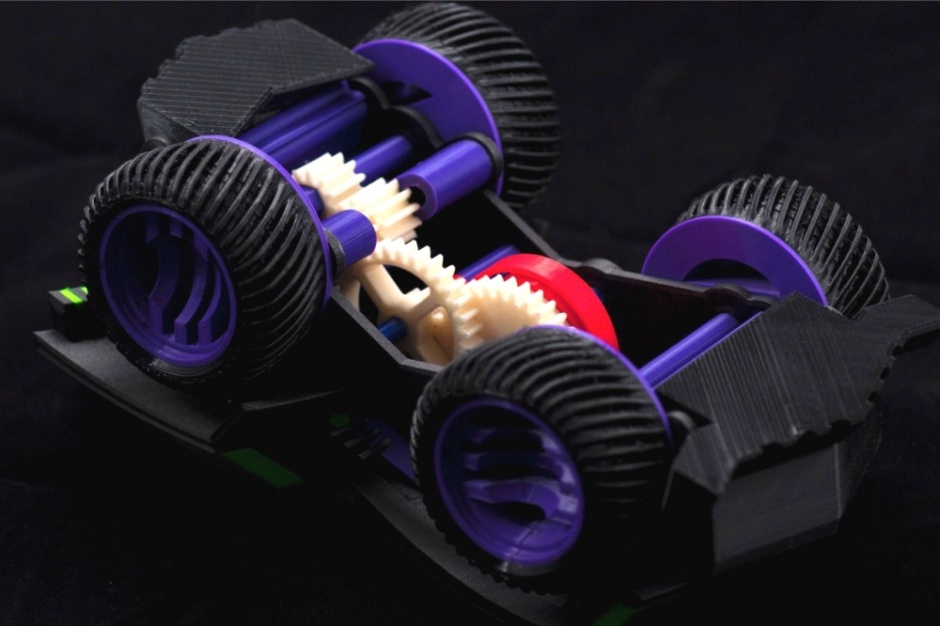

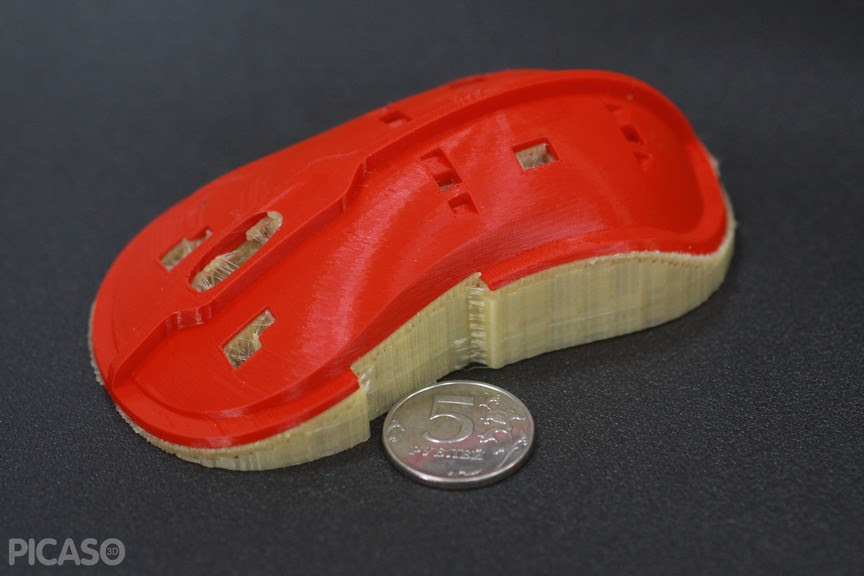

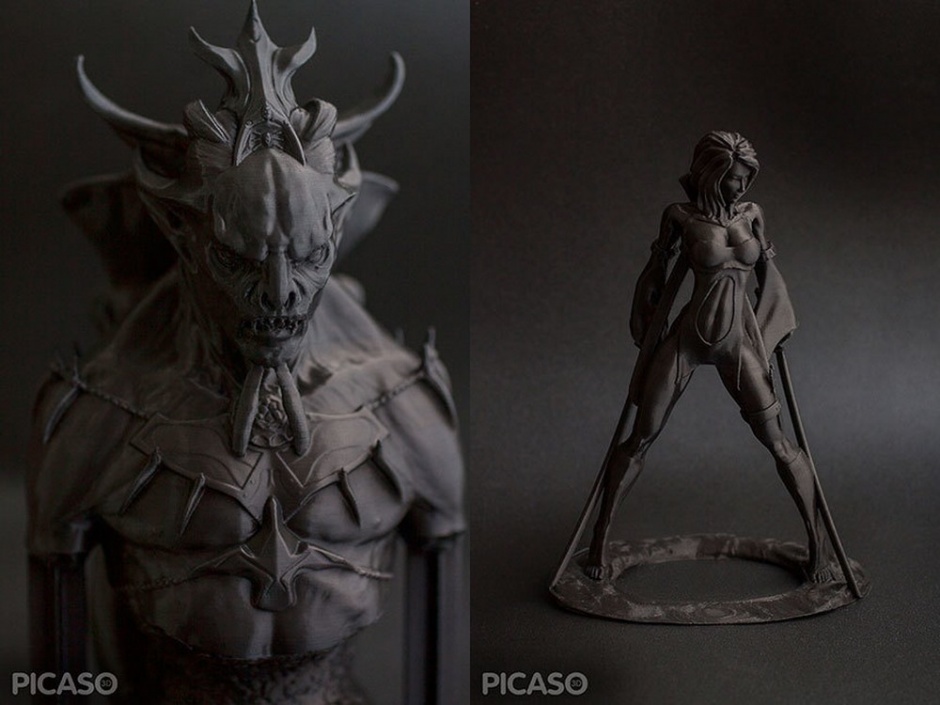

Примеры печати 3Д принтера PICASO 3D Designer X PRO
